HPC高壓籠式調節閥

聯系電話：0577-2188 1999

詳細介紹

HPC高壓籠式調節閥閥體

型式：直通籠式鑄造球型閥

公稱通徑：40、50、80、100、150、200mm

公稱壓力：ANSI 900、1500、2500 JIS 63K

連接型式：法蘭連接： RF 、RJ

法蘭標準：JIS B2201-1984、ANSI B16.5-1981

焊接連接：嵌接焊SW（40～80mm）對接焊BW（80～200mm）

材料：鑄鋼（ZG230-450）、 CrMo鋼、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti ）等

上閥蓋：常溫型（P）：-5～+230℃ 伸長Ⅰ型（E1）： +230～+566℃

注：工作溫度不準超過各種材料的允許范圍。

壓蓋型式：螺栓壓緊式

填料：石棉編織填料、石墨填料

HPC高壓籠式調節閥閥內組件

閥芯型式：金屬閥座的壓力平衡結構

流量特性：等百分比特性（%）和線性特性（L），參考圖

材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）

HPC高壓籠式調節閥執行機構

型式：LHA多彈簧式薄膜執行機構、LVA5單彈簧薄膜執行機構，LVA6單作用氣缸活塞執行機構、LVP雙作用氣缸活塞執行機構

膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布

彈簧范圍：40～200、80～240kPa（LHA、LVA5型），190～350、190～400kPa（LVA6型）

供氣壓力：280～400kPa（LHA型），280kPa（LVA5型），400～500kPa（LVA6型），300～500kPa（LVP型）

氣源接口：Rc1/4”

環境溫度：-30～+70℃ 閥作：用型式用正作用或反作用執行機構實現閥的氣-關式或氣-開式

附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

HPC高壓籠式調節閥性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104IV級

回差：帶定位器：小于全行程的1%，基本誤差：帶定位器：小于全行程的±1%，（注：采用標準的V型聚四氟乙烯填料）可調范圍：50：1

HPC高壓籠式調節閥Cv值和行程

公稱通徑			40			50			80			100			150			200
閥座直徑			25	32	40	32	40	50	50	65	80	65	80	100	100	125	150	125	150	200
額定Cv值	等百分比特性	ANSI900、1500、JIS63K	12	17	25	17	25	52	52	78	110	78	110	180	180	270	375	270	375	650
	等百分比特性	ANSI 2500	-	12	17	12	17	31	31	52	78	52	78	125	125	180	270	180	270	470
	線性特性	ANSI900、1500、JIS63K	12	20	30	20	30	62	62	90	135	90	135	210	210	330	485	330	485	700
	線性特性	ANSI 2500	-	12	20	12	20	43	43	62	90	62	90	150	150	210	330	210	330	520
額定行程			25						38						50			75

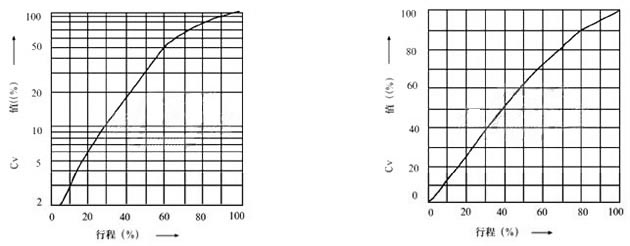

HPC高壓籠式調節閥流量特性

典型的流量特性曲線

HPC高壓籠式調節閥

HPC高壓籠式調節閥允許壓差
Ⅰ.金屬閥座
A.氣—關式閥 100KPa

公稱壓力	執行機構	供氣壓力	彈簧范圍	允許壓差
				公稱通徑
				40	50	80	100	150	200
ANSI 900 ANSI 1500 JIS 63K	LHA3D	2.8	0.4～2.0	153	116	78	58	-	-
		2.8		264	190	113	74	-	-
		3.0		153	116	78	58	-	-
		3.0		264	248	152	103	-	-
		3.5	0.8～2.4	261	233	156	117	64	-
		3.5		264	264	172	118	64	-
		4.0		264	233	156	117	78	-
		4.0		264	264	264	191	117	-
	LHA4D	2.8	0.4～2.0	211	201	135	101	67	50
		2.8		264	264	227	159	91	57
		3.0		263	201	135	101	67	50
		3.0		264	264	264	210	125	83
		3.5	0.8～2.4	-	264	264	202	135	95
		3.5		-	264	264	235	142	95
		4.0		-	-	-	202	135	101
		4.0		-	-	-	264	226	158
	LVA5D	2.8	0.4～2.0	-	-	-	138	92	69
	LVA5D	2.8	0.4～2.0	-	-	-	234	226	158
ANSI 2500	LHA3D	2.8	0.4～2.0	153	116	106	71	44	-
		2.8		264	190	169	99	45	-
		3.0		153	116	106	71	44	-
		3.0		339	248	222	135	67	-
		3.5	0.8～2.4	261	233	212	142	78	-
		3.5		377	277	249	153	78	-
		4.0		306	233	212	142	88	-
		4.0		44	423	381	142	134	-
	LHA4D	2.8	0.4～2.0	211	201	183	123	76	67
		2.8		440	359	324	203	110	91
		3.0		263	201	183	123	76	67
		3.0		440	440	415	265	148	125
		3.5	0.8～2.4	289	289	289	246	153	135
		3.5		440	440	440	195	167	142
		4.0		420	403	367	246	153	135
		4.0		440	440	440	440	263	226
	LVA5D	2.8	0.4～2.0	-	-	-	168	104	92
	LVA5D	2.8	0.4～2.0	-	-	-	294	166	141

B、氣—開式閥 100KPa

公稱壓力	執行機構	供氣壓力	彈簧范圍	允許壓差
				公稱通徑
				40	50	80	100	150	200
ANSI 900 ANSI 1500	LHA3R	2.8	0.8～2.4	153	116	78	58	-	-
				264	190	113	74
		3.0		190	175	113	74	-	-
				264	190	113	74
		3.5		-	189	-	-	-	-
					190
	LHA4R	2.8	0.8～2.4	211	201	135	101	67	50
				264	264	227	159	91	57
		3.0		-	210	203	152	91	57
					264	227	159	91	57
		3.5		-	-	210	159	-	-
						227	159
	LVA5R	2.8	0.8～2.4	-	-	-	138	52	69
							234	141	95
	LVA6R	4.0	1.9～3.5	-	-	-	264	-	-
							264
		5.0	1.9～4.0	-	-	-		191	-
								264
ANSI 2500	LHA3R	2.8	0.8～2.4	153	116	106	71	44	-
				164	190	169	99	45
		3.0		190	175	159	99	44	-
				264	190	169	99	45
		3.5		-	189	169	-	-	-
					190	169
	LHA4R	2.8	0.8～2.4	211	201	183	123	76	67
				440	359	324	203	110	91
		3.0		-	210	210	184	110	91
					359	324	203	110	91
		3.5		-	-	-	203	-	-
							203
	LVA5R	2.8	0.8～2.4	-	-	-	168	104	92
							294	166	141
	LVA6R	4.0	1.9～3.5	-	-	-	362	-	-
							440
		5.0	1.9～4.0	-	-	-	-	216	-
								368

注:1、黑線框內數字表示調節閥配用標準規格執行機構。
2、最大允許壓差不準超過ANSI B16.34標準規定的最大值。
3、進口壓力P1不準超過閥關閉時的最大允許壓差。
4、同一格內上方數字表示閥常開允許壓差，先方數字表示閥全關允許壓差。
5、表上關閉時的允許壓差的條件是△P=P1（P2=0），全關時的壓差隨出口壓力P2不同稍有變化。

II.閥配用LVP執行機構（帶定位器）100KPa

公稱壓力	執行機構	公稱通徑	供氣壓力
			3	4	5
ANSI 900、1500 JIS63K	LVP5	150	198	264	264
			242	264	264
ANSI 2500			198	264	330
			281	289	440
ANSI 900、1500 JIS63K	LVP6	200	191	255	264
			264	264	264
ANSI 2500			192	255	319
			440	440	440

注:1、如果執行機構帶有輔助氣源，應選用二者中較小一個供氣壓力作為計算允許壓差的。
　 2、最大允許壓差不準超過ANSI B16.34標準規定的最大值。
　 3、進口壓力P1不準超過閥關閉時的最大允許壓差。
　 4、最大允許壓差隨閥泄漏不同而變化，用一格內上方數字表示閥泄漏量≤0.01%，下方數字表示閥泄漏量≤0.001

HPC高壓籠式調節閥法蘭距 mm

公稱通徑	A
	JIS63K	ANSI 900		ANSI 1500		ANSI 2500
	RF	RF(SW,BW)	RJ	RF(SW,BW)	RJ	RF(SW,BW)	RJ
40	323	333	333	333	333	358	361
50	354	375	378	375	378	400	403
80	431	440	443	460	463	498	504
100	496	510	513	530	533	575	585
150	699	715	718	770	776	820	833
200	895	915	918	972	982	1020	1036

HPC高壓籠式調節閥

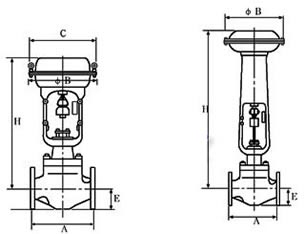

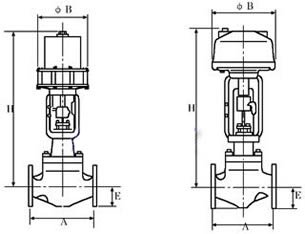

HPC高壓籠式調節閥法蘭距及外形尺寸
外形尺寸 mm

公稱通徑	執行機構	H						E			C	φB
		ANSI 900 JIS 63K		ANSI 1500		ANSI 2500		ANSI 900	ANSI 1500	ANSI 2500
		常溫型(P)	伸長型(E1)	常溫型(P)	伸長型(E1)	常溫型(P)	伸長型(E1)	ANSI 900	ANSI 1500	ANSI 2500
40	LHA3D、R	735	875	735	875	780	925	100	105	120	363	350
40	LHA4D、R	890	1030	890	1030	935	1080	100	105	120	520	470
50	LHA3D、R	765	925	765	925	800	960	110	120	130	363	350
50	LHA4D、R	925	1085	925	1085	960	1120	110	120	130	520	470
80	LHA3D、R	800	980	800	980	835	1005	140	150	165	363	350
80	LHA4D、R	960	1140	960	1140	995	1165	140	150	165	520	470
100	LHA3D、R	835	1015	835	1015	880	1050	160	170	195	363	350
	LHA4D、R	995	1175	995	1175	1040	1210				520	470
	LVA5D	1380	1560	1380	1560	1425	1595					620
	LVA5R	1490	1670	1490	1670	1535	1705					620
	LVA6R	1229	1409	1229	1409	1274	1444					445
150	LHA3D、R	895	1075	895	1075	935	1110	210	225	260	363	360
	LHA4D、R	1055	1235	1055	1235	1095	1270				520	470
	LVA5D	1440	1620	1440	1620	1480	1655					620
	LVA5R	1550	1730	1550	1730	1590	1765					620
	LVA6R	1300	1480	1300	1480	1340	1515					445
	LVP5	1080	1260	1080	1260	1120	1295					345
200	LHA4D、R	1155	1395	1155	1395	1185	1370	280	290	330	520	470
	LVA5D	1545	1785	1545	1785	1575	1760					620
	LVA6R	1655	1895	1655	1895	1685	1870					620
	LVP6	1395	1635	1395	1635	1425	1610					445

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。

HPC高壓籠式調節閥重量 kg

公稱通徑	執行機構	法蘭連接						焊接連接
		ANSI900 JIS63K		ANSI1500		ANSI2500		ANSI900JIS63K		ANSI1500		ANSI2500
		常溫型（P）	伸長型（E1）	常溫型（P）	伸長型（E1）	常溫型（P）	伸長型（E1）	常溫型（P）	伸長型（E1）	常溫型（P）	伸長型（E1）	常溫型（P）	伸長型（E1）
40	LHA3D、R	60（55）	65（60）	65	70	90	95	50	55	55	60	75	80
40	LHA4D、R	90（85）	95（90）	95	100	125	130	80	85	85	90	105	110
50	LHA3D、R	70（65）	80（75）	75	85	110	120	55	65	60	70	85	95
50	LHA4D、R	100（95）	110（105）	150	115	140	150	85	95	90	100	115	125
80	LHA3D、R	105（100）	115（105）	140	160	225	245	85	95	110	130	170	190
80	LHA4D、R	135（100）	145（140）	170	190	255	275	115	125	140	160	200	220
100	LHA3D、R	135（125）	160（150）	195	225	315	345	105	130	155	185	230	260
	LHA4D、R	165（155）	190（180）	225	255	345	375	135	160	185	215	260	290
	LHA5D	265（255）	290（280）	325	355	445	475	235	260	285	315	360	390
	LHA5R	290（280）	315（305）	350	380	470	500	260	285	310	340	385	415
	LHA6R	305（905）	330（320）	365	395	485	515	275	300	325	355	400	430
150	LHA3D、R	345（330）	380（365）	525	570	875	915	285	320	435	480	660	700
	LHA4D、R	395（360）	410（395）	555	600	905	945	315	350	465	510	690	730
	LHA5D	475（460）	510（495）	655	700	1005	1045	415	450	565	610	790	830
	LHA5R	500（485）	535（520）	680	725	1030	1070	440	470	590	635	815	855
	LHA6R	515（500）	550（535）	695	740	1045	1085	455	490	605	650	830	870
	LHA6	390（375）	425（410）	570	615	920	960	330	395	480	525	705	745
200	LHA4D、R	633（598）	678（643）	1065	1115	1500	1545	535	580	910	958	1193	1240
	LHA5D	753（700）	780（745）	1165	1215	1600	1645	635	680	1010	1060	1295	1340
	LHA5R	760（725）	805（770）	1190	1240	1625	1670	660	705	1035	1085	1320	1365
	LHA5	725（690）	770（735）	1155	1025	1590	1635	625	670	1000	1050	1285	1330
